SMT锡膏印刷机 高精密半自动印刷机

型号:NLTYS-818A

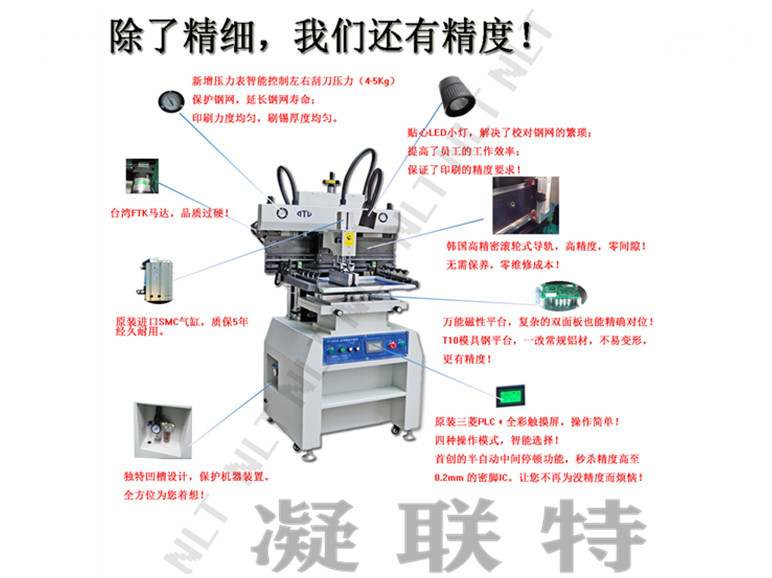

特点:
1. 韩国精密滚轮高速导轨,无级变频调速马达。
2. 刮刀座可前后滑动。
3. 刮刀可向上旋转45度固定。
4. 校版方式采用钢网移动,并结合印刷平台的X 、Y 校正微调手柄,方便快捷。
5. 日本松下可编程PLC及人机界面触摸屏。
6. 具有自动计数功能。
7. 具有自动(机器保养用)、半自动(正常工作)、半自动中间停顿功能、手动(调试)四种工作模式。
8. 工作台配有磁性蜂窝式平台;单双面板定位方便灵活性极高;
9. 刮刀角度、压力、行程均可调节,钢刮刀,橡胶刮刀均可适合
10. 清洁钢网报警功能,便于定数擦洗网板,保证印刷质量;
  • 产品说明
  • 技术参数
  • 设备动作视频

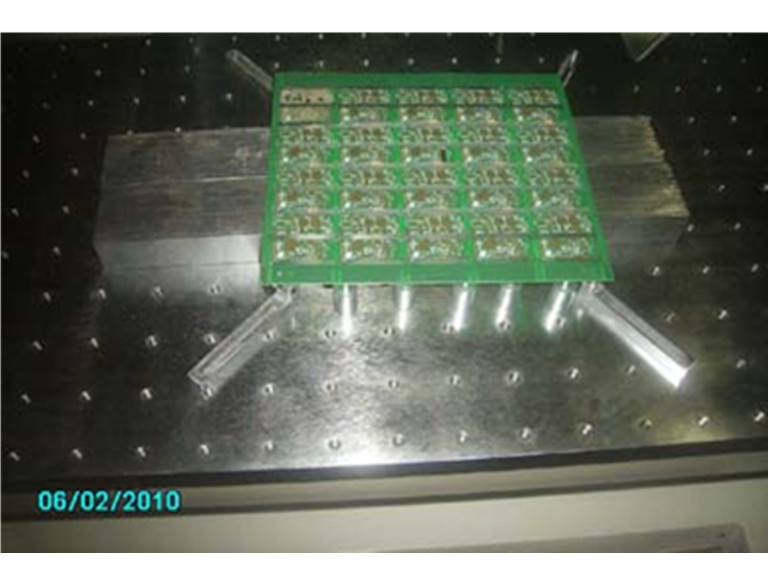

1、高精密磁性平台(专利型)

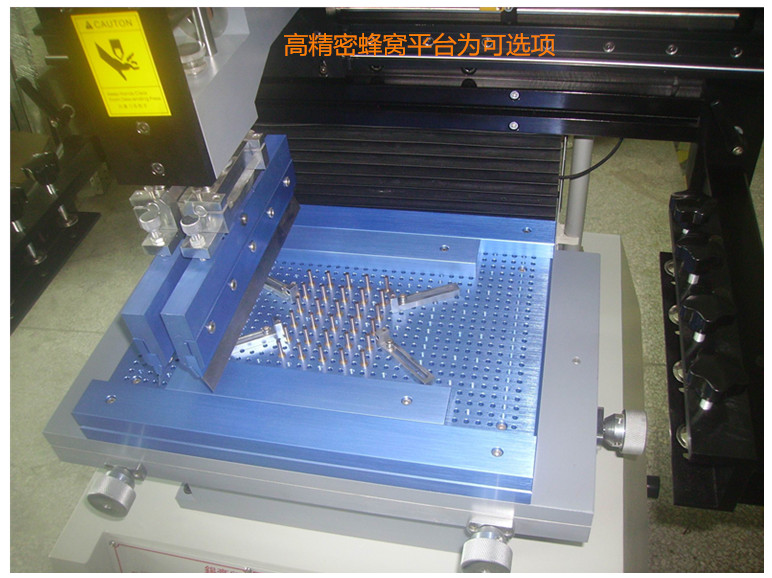

2、可选配铝质蜂窝平台:

型号 NLTYS-818(泛用型) NLTYS-818L(加大型) NLTYS-818-LED
外形尺寸(L×W×H) 850×670×1550(mm)
不含工作灯高度
1055×670×1550(mm)
不含工作灯高度
1650×670×1550(mm)
不含工作灯高度
适应PCB大小 50*50~L400*W250(mm) 50*50~L600*W250(mm) 50*50~L1200*W250(mm)
平台大小 320*500MM 320*600MM 320*1250MM
PCB印刷高度 850±20MM 850±20MM 850±20MM
印刷速度 >10片/Min >7片/Min >4片/Min
平台微调范围 FRONT/SIDE±10MM FRONT/SIDE±10MM FRONT/SIDE±10MM
电源 1P AC220V 50/60HZ
0.1KW
1P AC220V 50/60HZ
0.12KW
1P AC220V 50/60HZ
0.15KW
工作气压 6~8KG 6~8KG 6~8KG
控制方式 PLC+触摸屏 PLC+触摸屏 PLC+触摸屏
重复精度 ±0.01MM ±0.01MM ±0.02MM
重量 Approx.230Kg Approx.260Kg Approx.330Kg
