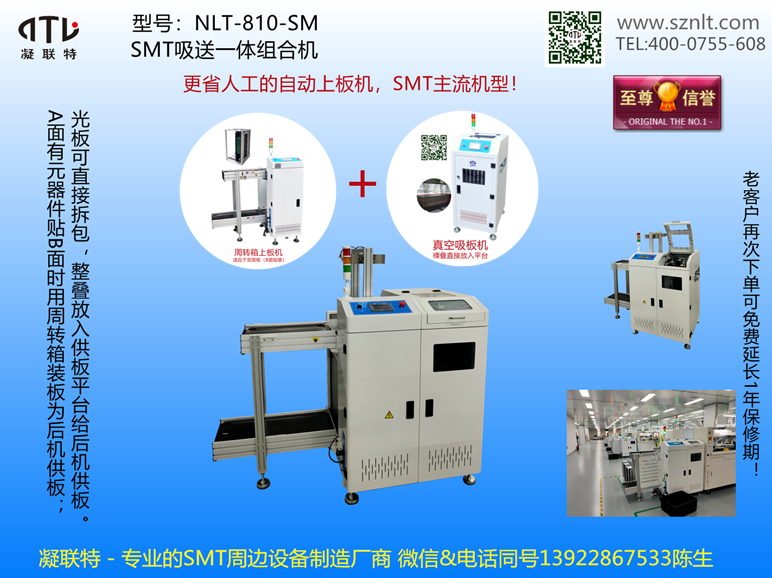

SMT吸送一体上板机 单双面板一体上板机

型号:NLT-810-SM

特点:
1、本机结构:由光板真空吸上板板和周转箱送板两部分组成;
2、真空吸上板部份原理:升降平台+真空吸板系统+平移传动+轨道传输四套系统组成;
   动作流程:升降平台供板→吸板→平移到位接驳轨道→真空关闭→出板→周而复始;
3. 周转箱双面板上板部份原理:此时真空吸板段轨道转为接驳传输,后机求板时,气缸或电机将PCB一块一块推出送板→直至周转箱内推完→空箱上层出来→下层自动进入1满箱→周而复始;
4. 可根据用户不同大小的PCB和特殊需求订制各种非标机型;
5. 适应各种SMT、DIP或组装生产线全自动上板;
6.  选用国际知名品牌气动元件,无需配置真空机,压缩空气直接可转换真空使用;
7.  采用高性能PLC控制,具有运行稳定,抗电磁干扰能力更强的特点;
8. 人机界面,人机对话十分方便、简易、工作状态可IO监控;
9. 台湾明纬直流开关电源独立供电,保障光电传感器,步进电机的供电,大大提高设备稳定性;
10.  机架采δ2MM冷轧钢板激光加工+数控冲压+二氧化碳保护焊接+喷塑工艺+精细装配工艺;
11.  标准配备行业标准信号:SMEMA,可与其它设备进行在线自动化联机运行。

  • 产品说明
  • 技术参数
  • 设备动作视频
型号 NLT-810-SM

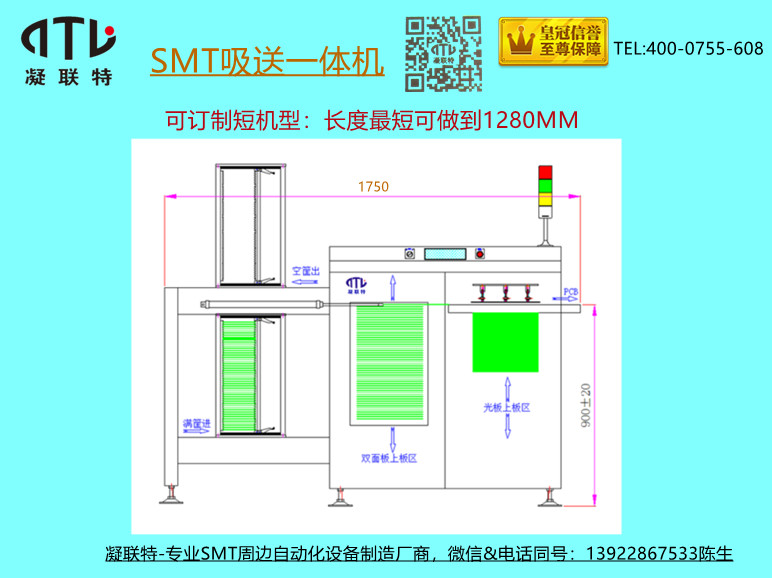

外形尺寸(L×W×H) 1650×962×1200(mm)
不含警灯高度
适应PCB大小 50*50~L350*W250(mm)
PCB传输方向 L→R或R→L
PCB传输高度 900±20MM
传送速度 >10片/Min
气源气压 6~8KG
电源 1P AC220V 50/60HZ
控制方式 PLC+触摸屏
通讯接口 SMEMA
重量 Approx.280Kg
