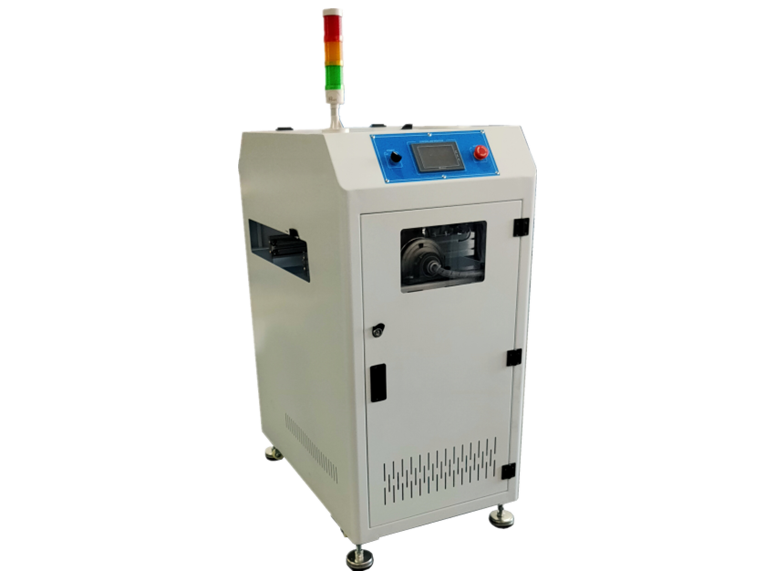

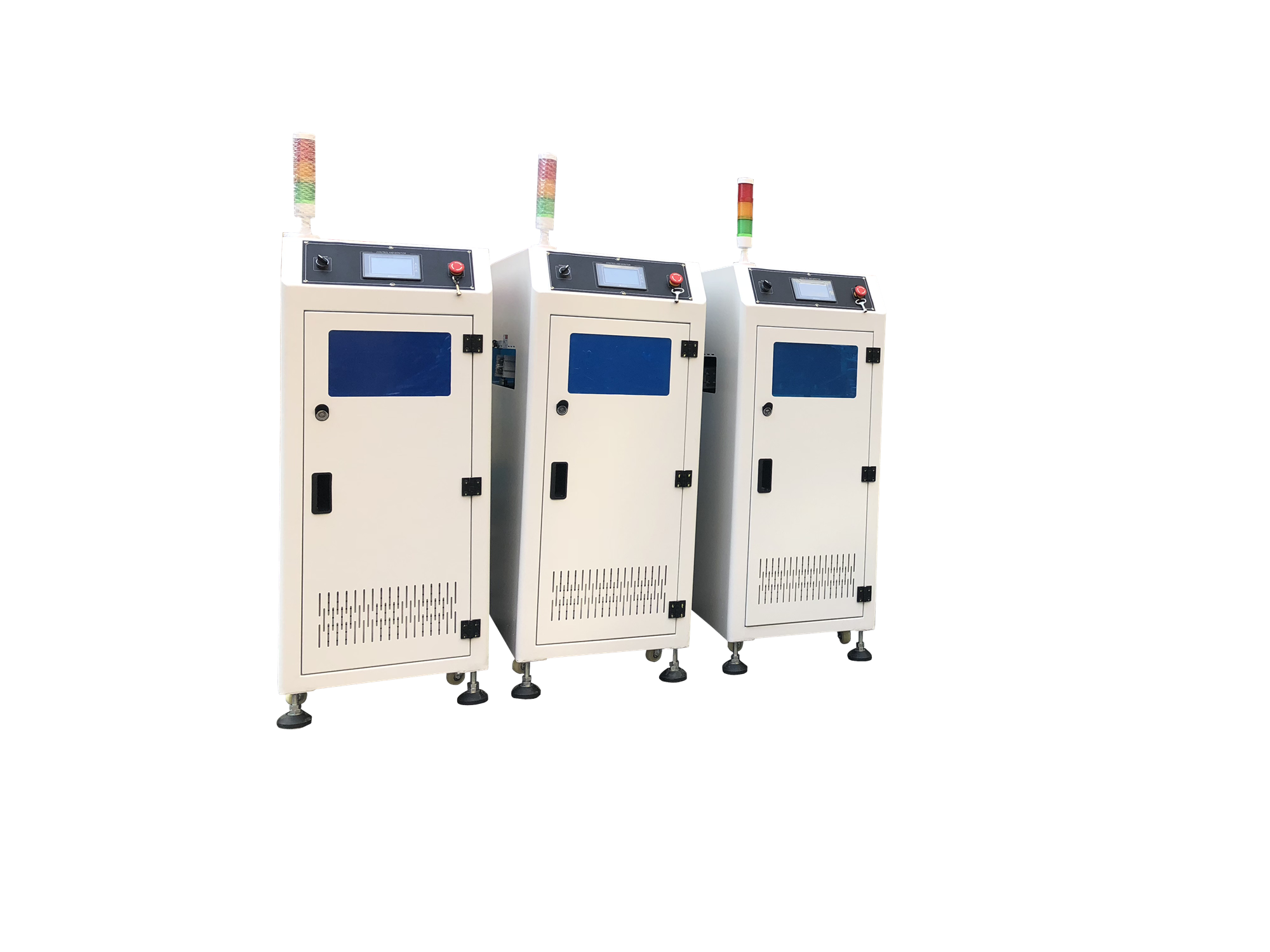

全自动翻板机 SMT翻板机 涂覆翻板机 PCB翻板机 喷码翻板机

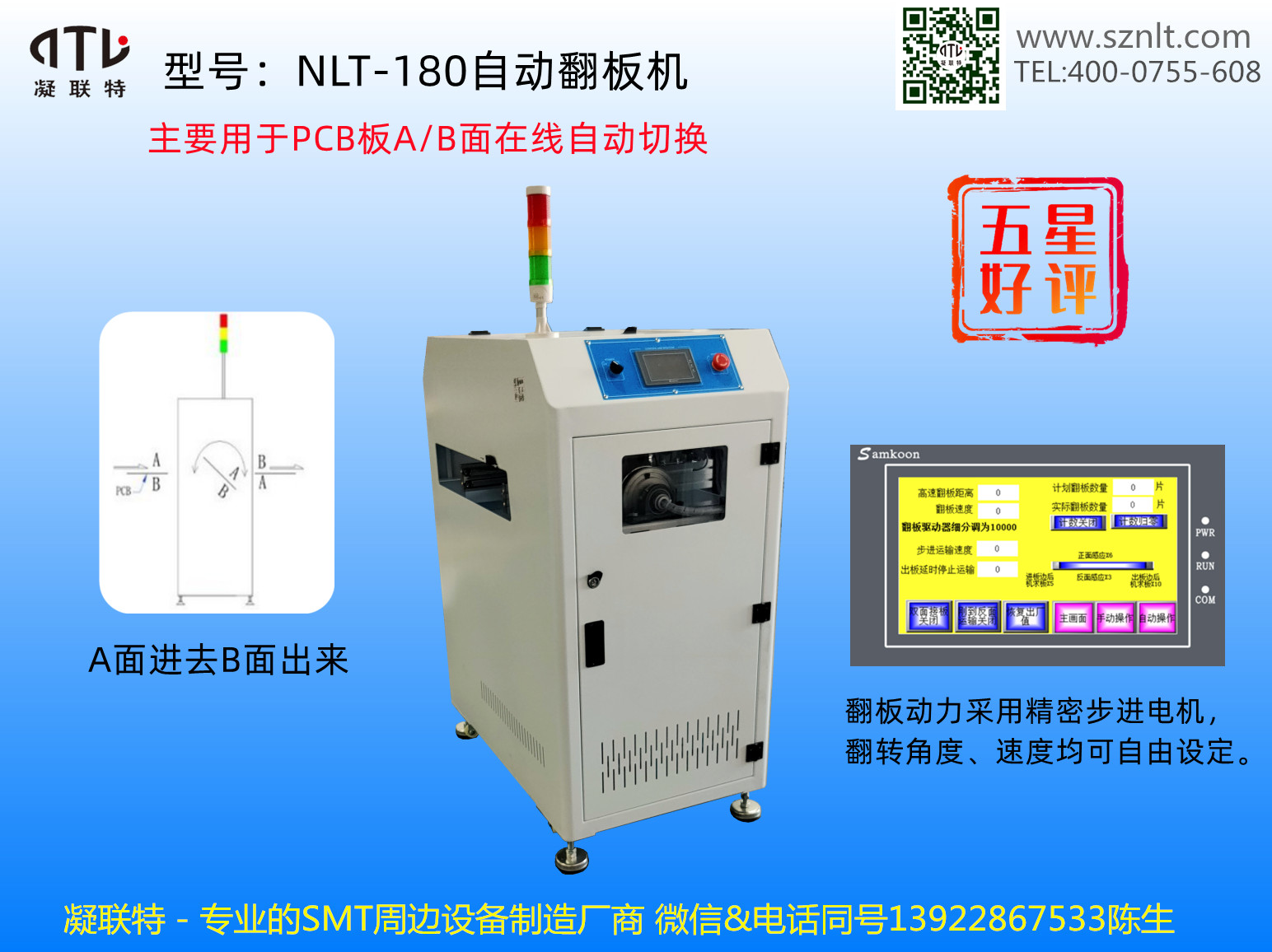

型号:NLT-180

特点:
1、采用步进电机驱动,1800翻转速度极快;
2、触摸屏控制,可设定翻转角度、速度、统计数量;
3、全封闭式结构,确保操作员的人身安全;
4、采用PLC+人机触摸屏控制;具有1800翻转和直通功能;
5、前后设有防卡板、均配有光电传感器;确保旋转时安全;
6、加强型步进电机动力强劲,较重工件照样平稳、顺畅;
7、宽窄可根据需求加装电动自动调节,常规机型配手摇调宽;
8、本机型主要用SMT生产线、涂覆生产线、喷码生产线等。
9、软件配有双面连续翻转和单面翻转功能,8秒便可完成一套动作;
10、需要用气、用电,改变传输方向极为简单;

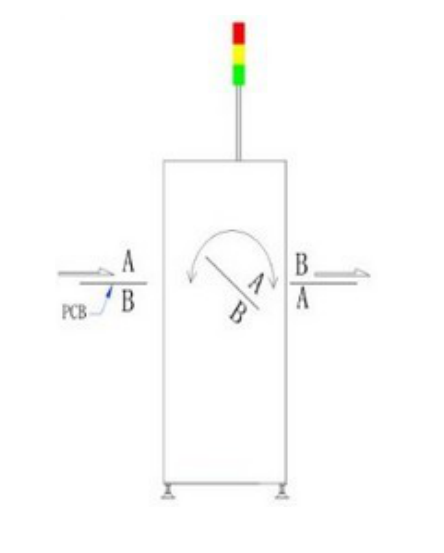

11、动作流程:进板→到位停止→载板180度旋转→出板
→180度空翻旋转→回到原点(进板口);
  • 产品说明
  • 技术参数
  • 设备动作视频

1、采用人机触摸界面,各项参数可设定,并具有自动计数功能;


2、简洁、规范、安全、标识清淅电控部分;
    PLC+台湾明纬开关电源+雷赛步进驱动器;


3、齿轮减速电机+专利型材+进口耐磨防静电皮带,为持久耐用倾心打造;


型号 NLT-180(常规) NLT-180-L(加大)
外形尺寸(L×W×H) 500×900×1260(mm)
不含警灯高度
600×1050×1260(mm)
不含警灯高度
适应PCB大小 50*50~L400*W350(mm) 50*50~L500*W460(mm)
PCB传输方向 L→R或R→L L→R或R→L
传输高度 900±20MM 900±20MM
传送速度(节拍) 7片/Min 7片/Min
气源气压 4-6KG 4-6KG
传输方式 皮带(可选配链条) 皮带(可选配链条)
额定功率 550W 600W
电源 1P AC220V 50/60HZ 1P AC220V 50/60HZ
控制方式 PLC+触摸屏 PLC+触摸屏
通讯接口 SMEMA SMEMA
重量 Approx:125Kg Approx:145Kg
