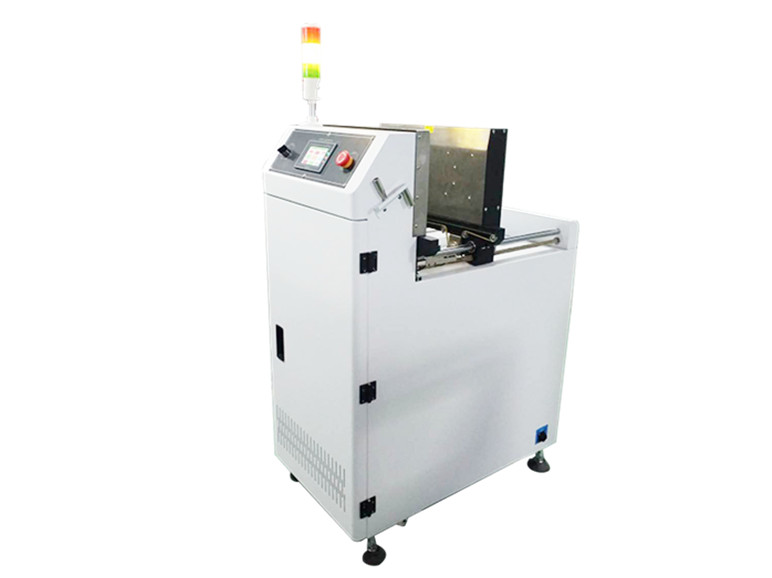

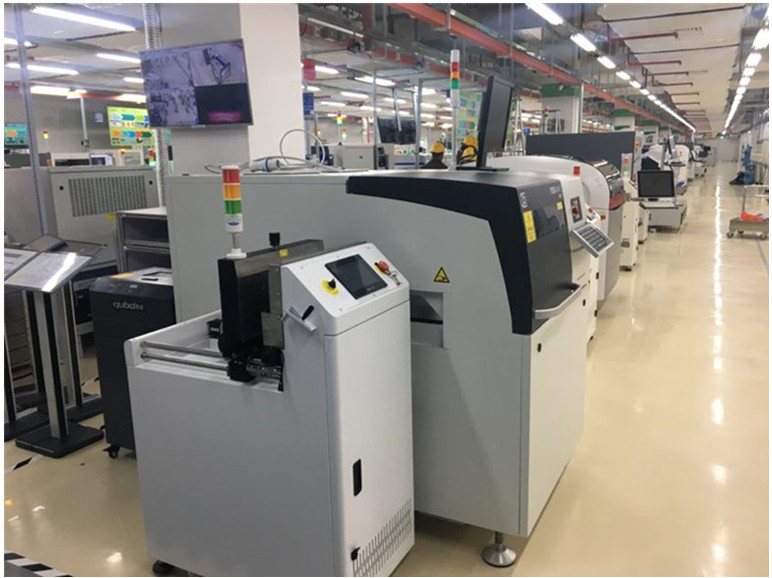

SMT全自动叠板机 叠板式上板机 跌板机 PCB送板机

型号:NLT-810-LB

特点:

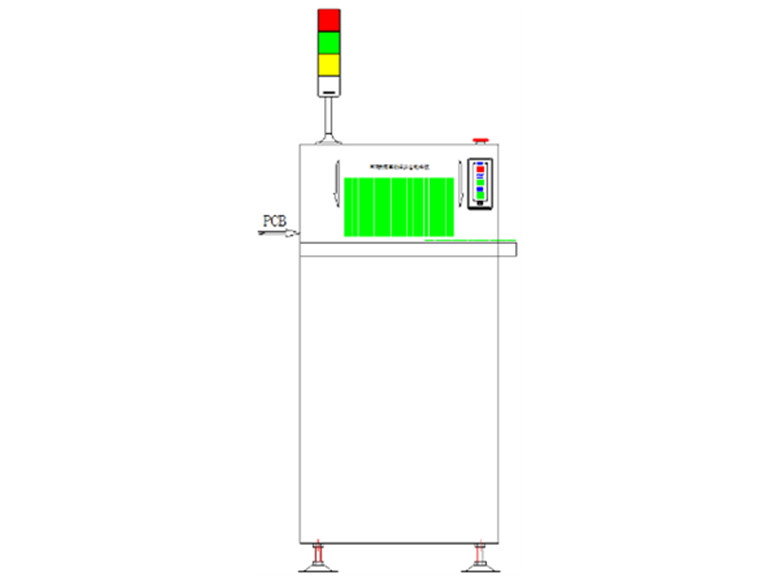

1、本机结构原理:轨道上方承托PCB,收到下位机收板信号,板两侧刀片推至运板皮带上出板;
2、动作流程:人工拆PCB包装放入轨道→下位机求板→前后轨道两侧依次推板至运输带→皮带运行并出板→周而复始;
3、 过双面板上板时可转换为直通模式(具有接驳台相同功能);
4、可根据用户不同大小的PCB和特殊需求订制各种非标机型;
5、适应各种SMT、DIP或组装生产线全自动上板;
6、  选用国际知名品牌气动元件;
7、  采用高性能PLC控制,具有运行稳定,抗电磁干扰等特点;
8、人机界面,人机对话十分方便、简易、工作状态可IO监控;
9、 台湾明纬直流开关电源独立供电,保障光电传感器,步进电机的供电,提高设备稳定性;
10、 机架采δ2MM冷轧钢板激光加工+数控冲压+二氧化碳保护焊接+喷塑工艺+精细装配工艺;
11、 标准配备行业标准信号:SMEMA,可与其它设备进行在线自动化联机运行

  • 产品说明
  • 技术参数
  • 设备动作视频

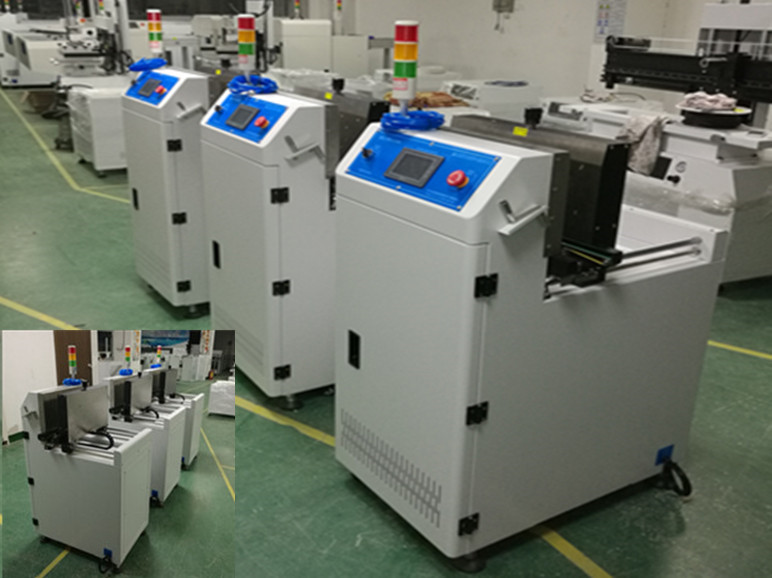

1、人机触摸控制界面方便操作,还具有自动计数、各个动作设定延时等功能;
2、控制部分:配有雷赛驱动器+明纬开关电源+PLC,标识清淅、简洁、安全;
3、生产过程中当PCB数量不多时,传感器可根据板子剩余高度识别并声光报警
提示加板;同时具备双气缸接板,大大优于同类单气缸接板,降低卡板机率;

型号 NLT-810-LB(常规) NLT-810-LBL(加宽)
外形尺寸(L×W×H) 600×750×1180(mm)
不含警灯高度
600×850×1180(mm)
不含警灯高度
适应PCB大小 50*50~L450*W350(mm) 50*50~L450*W460(mm)
PCB传输方向 L→R或R→L L→R或R→L
传送速度 >18片/Min >18片/Min
传输高度 900±20MM 900±20MM
气源气压 4~8KG 4~8KG
电源 1P AC220V 50/60HZ 1P AC220V 50/60HZ
控制方式 PLC+触摸屏 PLC+触摸屏
通讯接口 SMEMA SMEMA
重量 Approx.88Kg Approx.115Kg
