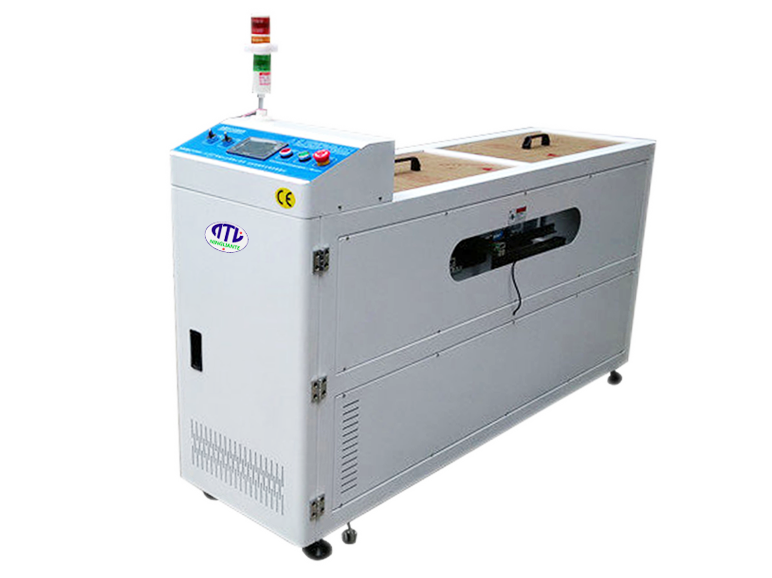

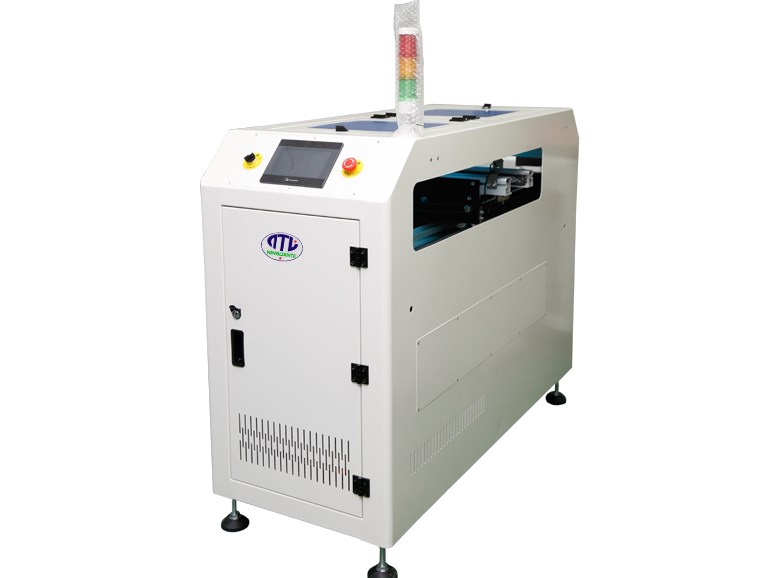

平行移载机 插件线移载机 二合一移载机 DIP移载机 平移机

型号:NLT-628-DIP

特点:
1、采用步进电机驱动(可选配伺服电机),平移速度极快;
2、触摸屏控制,可设定平移行程、速度、进出板位置,加减速时间等等;
3、全封闭式结构,确保操作员的人身安全;
4、采用PLC+人机触摸屏控制;
5、平移采用专利型滑轨具有速度快、静音、寿命长等特点;
6、加强型同步皮带,经久耐用,长时间也不失去精度;
7、宽窄可根据需求加装电动自动调节,常规机型配手摇调宽;
8、本机型主要用DIP生产线,SMT另有同类机型。
9、需要用气、用电,改变传输方向极为简单;
10、动作流程:进板→到位停止→载板按设定行程平移→出板
      →车载根据哪有板往哪去→继续接板;
  • 产品说明
  • 技术参数
  • 设备动作视频

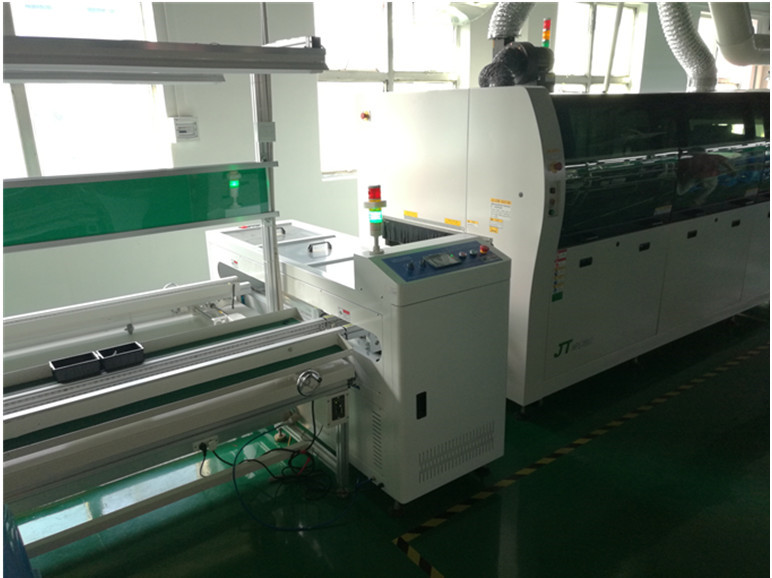

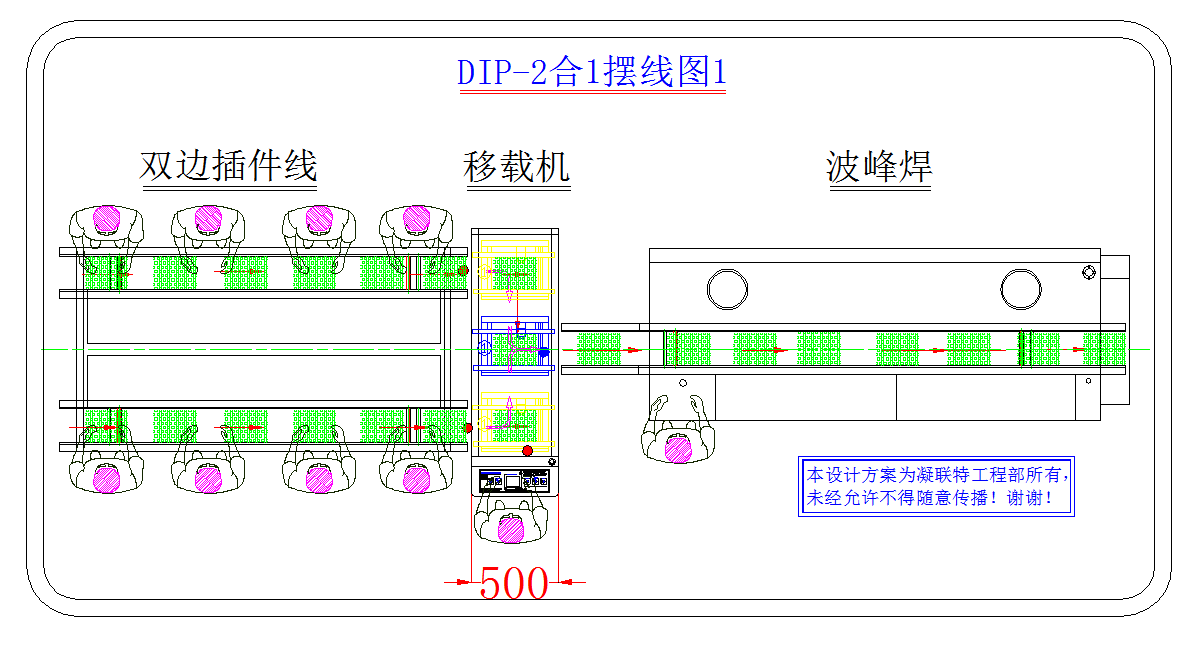

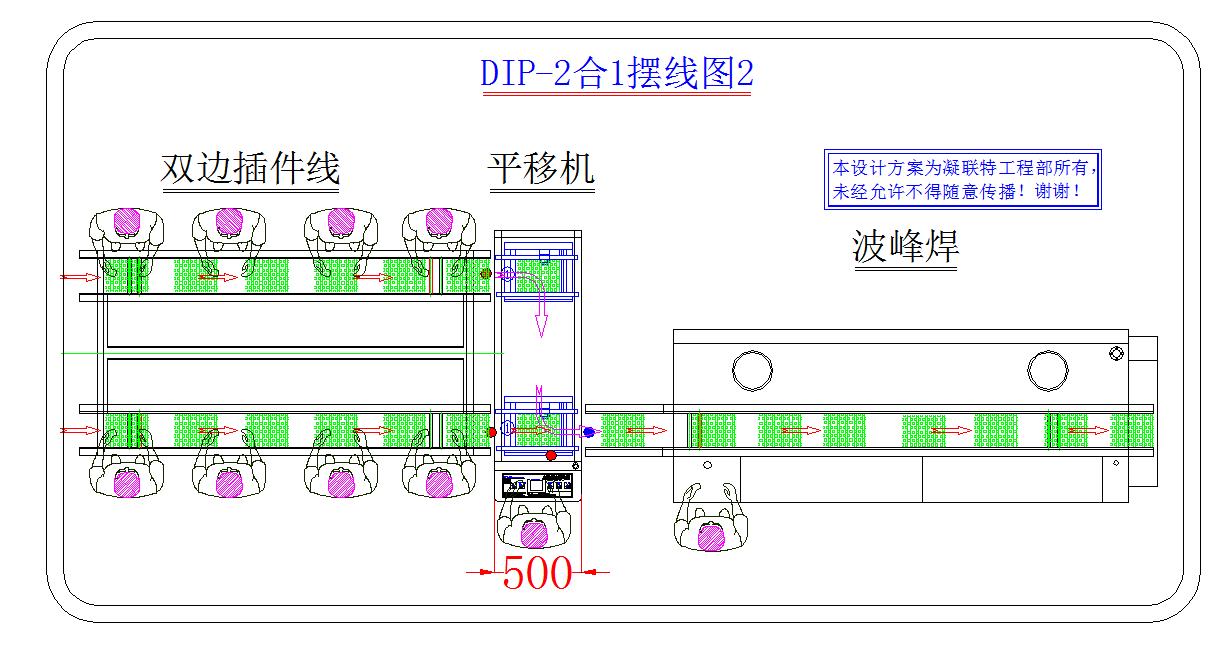

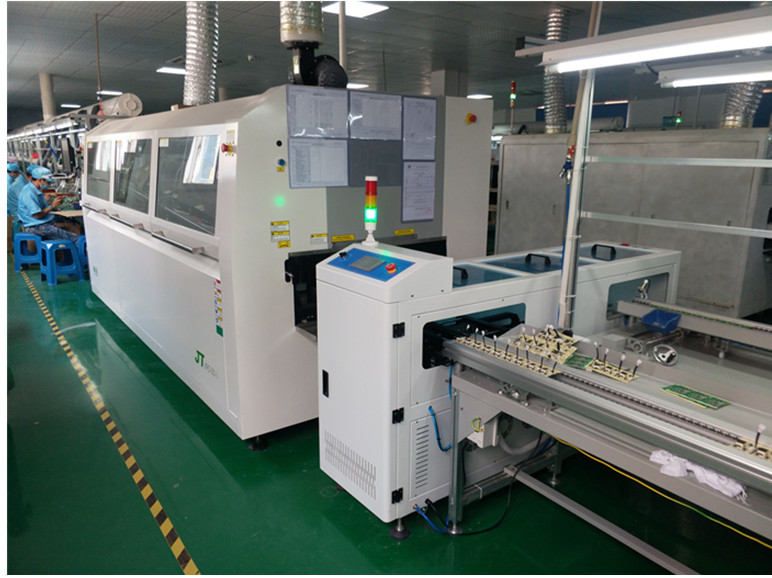

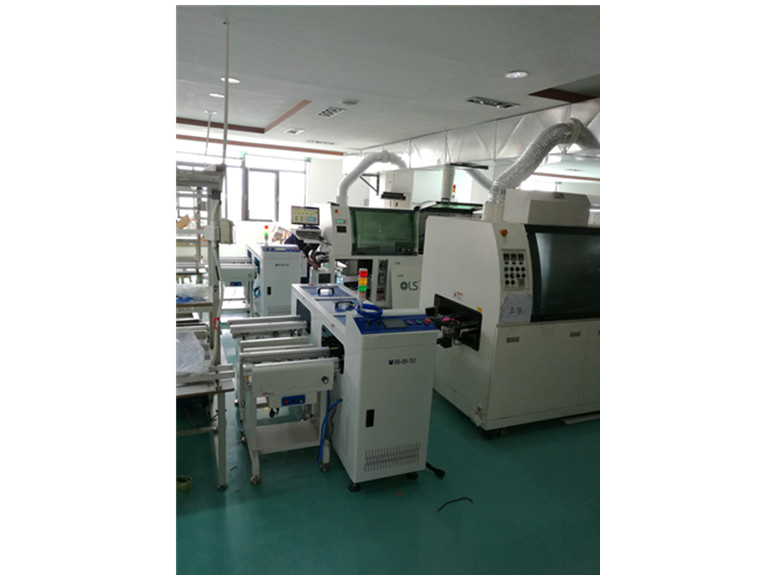

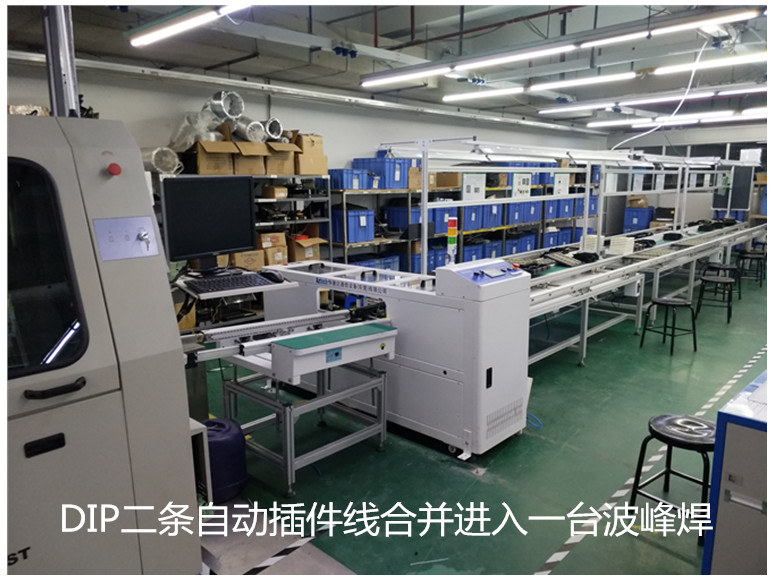

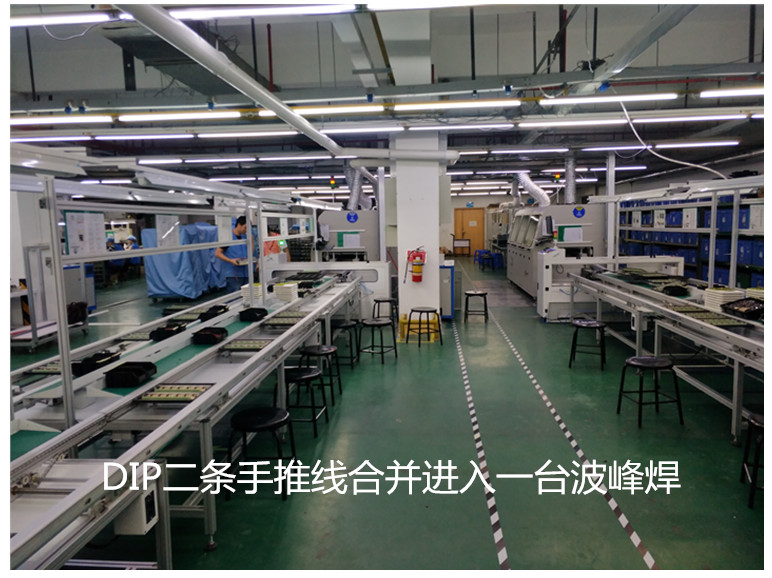

  1、可根据用户场地摆放;

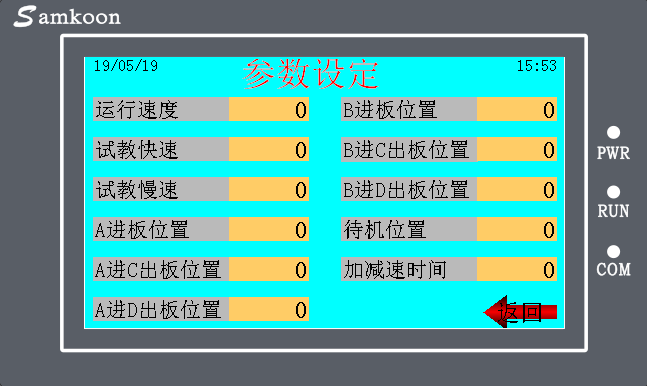

2、触摸屏控制界面,各项参数均可调节;

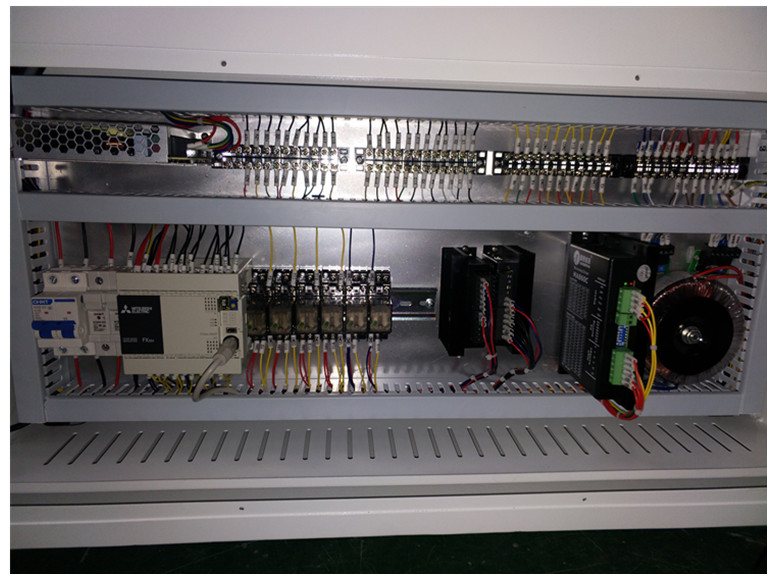

3、控制箱内采用明纬开关电源、雷赛驱动器、三菱PLC以及简洁、清淅的布线;



型号 NLT-628-DIP(常规) NLT-628-DIP-L(加大)
外形尺寸(L×W×H) 1700×500×940(mm)
不含警灯高度
1950×500×940(mm)
不含警灯高度
适应PCB大小 50*50~L400*W350(mm) 50*50~L500*W460(mm)
双轨插件线1-4定轨距离 MAX:1250MM MAX:1500MM
PCB传输方向 L→R或R→L L→R或R→L
传输高度 750±20MM 750±20MM
传送速度(节拍) 6片/Min 6片/Min
气源气压 4-6KG 4-6KG
传输方式 皮带(可选配链条) 皮带(可选配链条)
额定功率 550W 600W
电源 1P AC220V 50/60HZ 1P AC220V 50/60HZ
控制方式 PLC+触摸屏 PLC+触摸屏
通讯接口 SMEMA SMEMA
重量 Approx:165Kg Approx:195Kg
