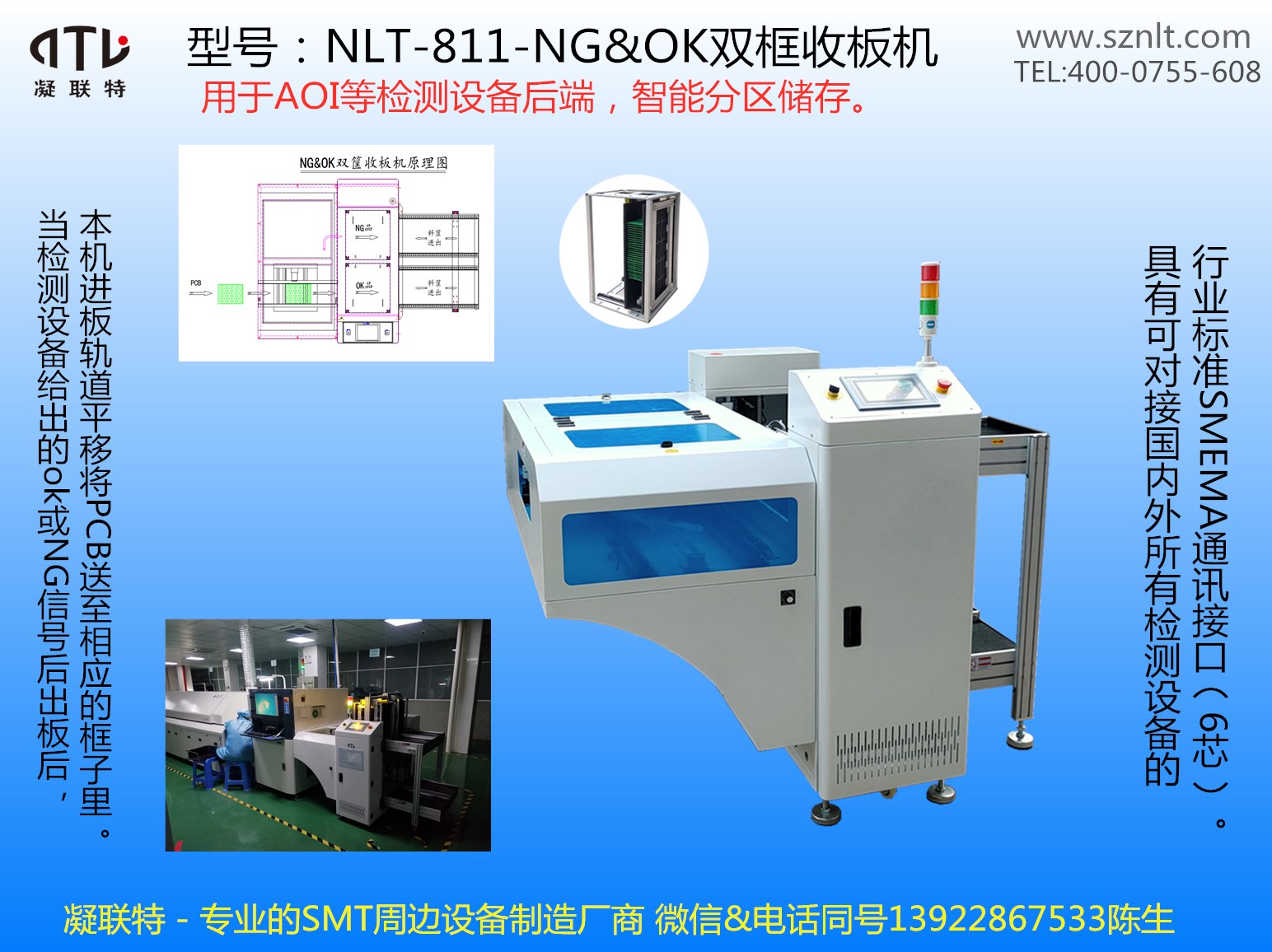

NG&OK收板机 NG&OK双筐收板机

型号:NLT-811-NG&OK

特点:

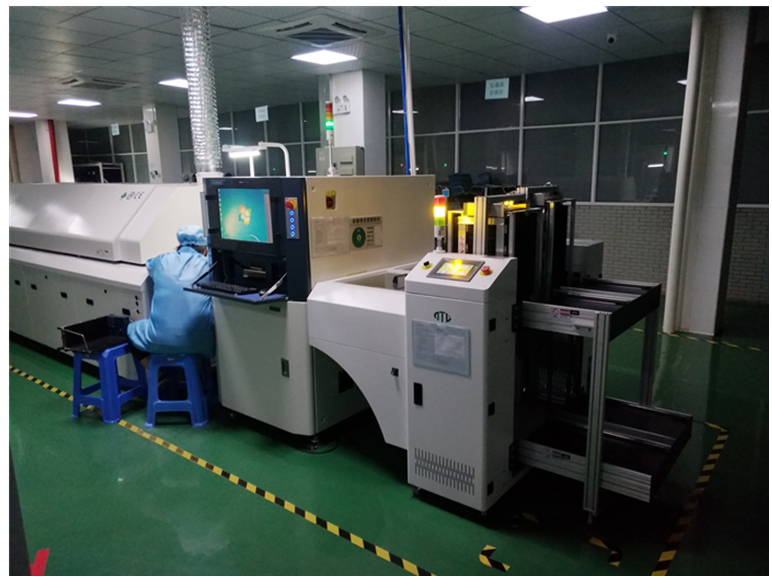

1) 用于各种检测设备末端通过检测设备提供的信号分别把板子存到各自料筐内;
实现自动化联机按节拍收板,达到节省人力目的;

2) 采用PLC+触摸屏控制,各项参数均可数字输入,设定极为方便;

3) 推板采用步时电机驱动;可根据PCB厚度设定推力,防止料筐变形卡坏PCB;

4) 板子选择进筐的车载平移动力采用步进电机+驱动器,进板平移轨道采用封闭
式结构确保人身安全;

5) 料筐夹紧气缸双边各配4个气缸+电磁阀控制;

6) 升降采用台湾TBI滚珠丝杆,具有高速、低燥音、高精密、经久耐用等特点;

7) 本机分由部分组成:进板推板平移段+双升降+料筐待机双轨道段(完全是两套机构);

  • 产品说明
  • 技术参数
  • 设备动作视频

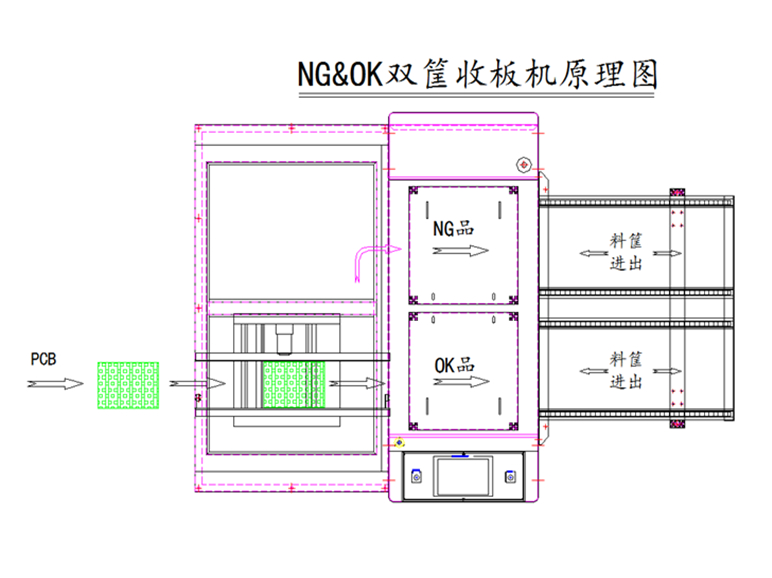

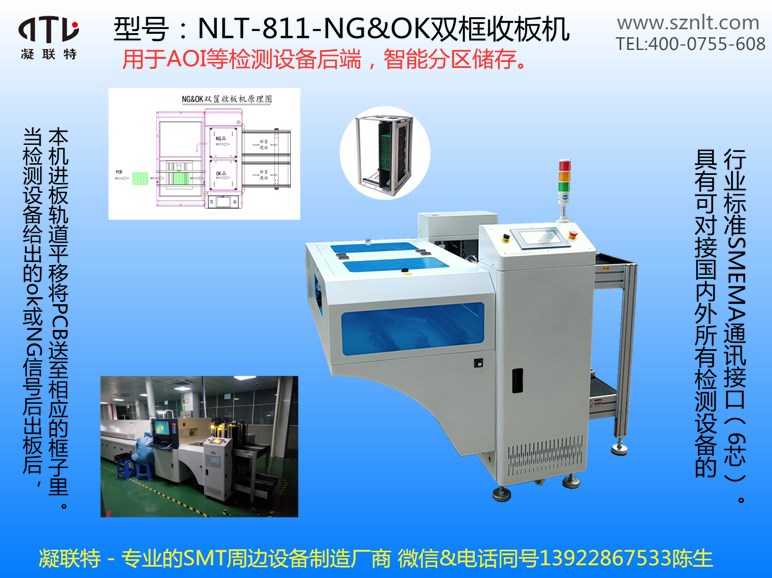

1、工作示意图:

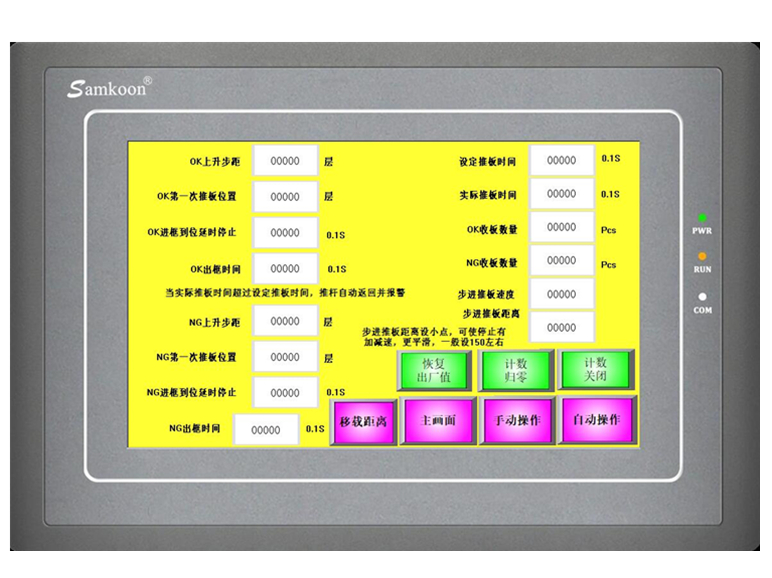

2、触摸屏可设定各项参数,及具有计数功能;



型号 NLT-811-NG&OK
(泛用型)
NLT-811-NG&OK-L
(中号)
NLT-811-NG&OK-XL
(大号)
外形尺寸(L×W×H) 1550×1430×1200(mm)
不含警灯高度
1740×1590×1200(mm)
不含警灯高度
1920×1710×1200(mm)
不含警灯高度
适应PCB大小 50*50~L350*W250(mm) 50*50~L460*W330(mm) 50*50~L530*W390(mm)
PCB传输方向 L→R或R→L L→R或R→L L→R或R→L
PCB传输高度 900±20MM 900±20MM 900±20MM
传送速度 >7片/Min >7片/Min >7片/Min

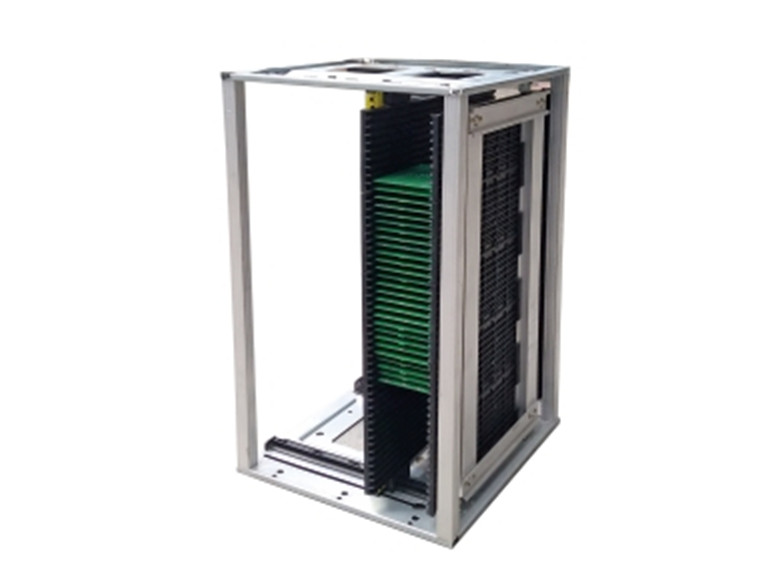

适应料筐 355*320*563MM 460*400*563MM 535*460*570MM
电源 1P AC220V 50/60HZ
0.65KW
1P AC220V 50/60HZ
0.65KW
1P AC220V 50/60HZ
0.72KW
待机筐数 上层满仓待进1筐*2
下层空筐待出1筐*2
升降台工作1筐*2
上层满仓待进1筐*2
下层空筐待出1筐*2
升降台工作1筐*2
上层满仓待进1筐*2
下层空筐待出1筐*2
升降台工作1筐*2
控制方式 PLC+触摸屏 PLC+触摸屏 PLC+触摸屏
通讯接口 SMEMA SMEMA SMEMA
重量 Approx.320Kg Approx.380Kg Approx.440Kg
