型号：NLT-811-SG
1、 用于各种双轨生产设备（如双轨回流焊、贴片机、双轨印刷机、AOI等）自动收板，实现自动化联机按节拍收板，达到节省人力目的；

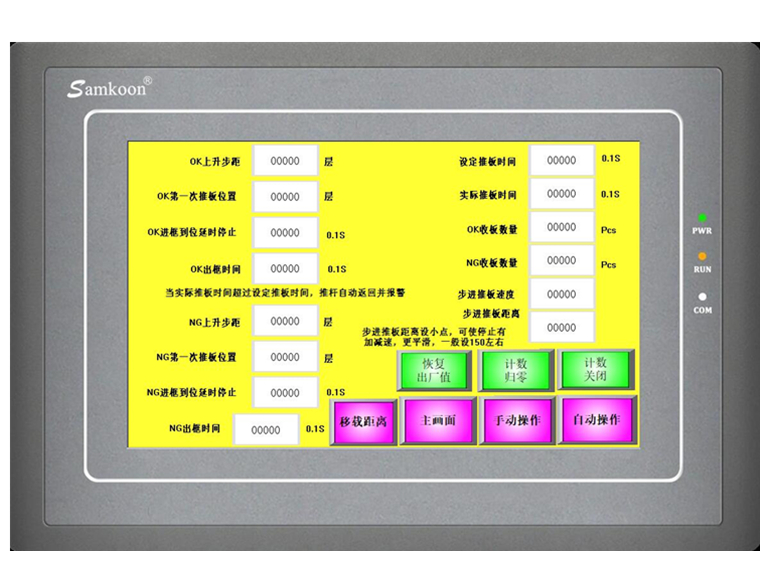

2、采用PLC+触摸屏控制，各项参数均可数字输入，设定极为方便；
3、 推板采用步时电机驱动；可根据PCB厚度设定推力，防止料筐变形卡坏PCB；
4、料筐夹紧气缸双边各配4个气缸+电磁阀控制；
5、升降采用台湾TBI滚珠丝杆，具有高速、低燥音、高精密、经久耐用等特点；

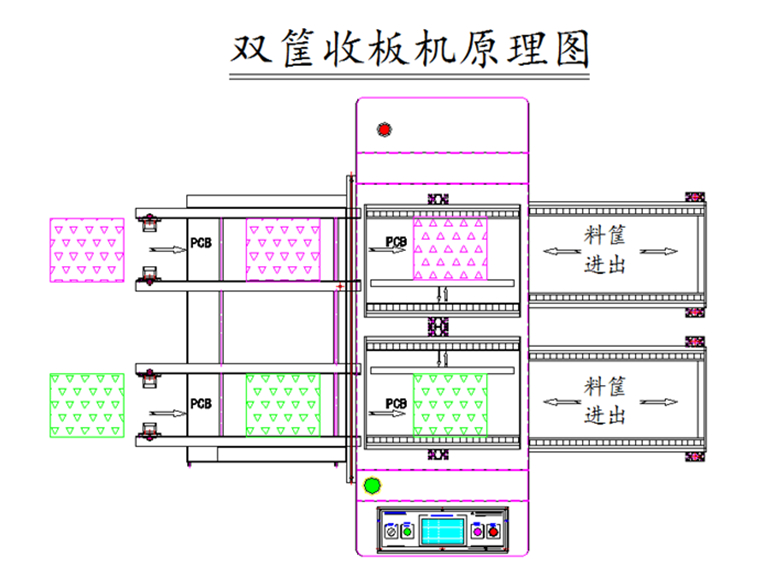

6、本机分由三部分组成：双轨进板推板段+双升降段+料筐待机双轨道段（完全是两套机构）；
| 型号 | NLT-811-SG （泛用型） |
NLT-811-SG-L (中号） |
NLT-811-SG-XL (大号） |
| 外形尺寸(L×W×H) | 1550×1430×1200(mm) 不含警灯高度 |
1740×1590×1200(mm) 不含警灯高度 |
1920×1710×1200(mm) 不含警灯高度 |
| 适应PCB大小 | 50*50～L350*W250(mm) | 50*50～L460*W330(mm) | 50*50～L530*W390(mm) |
| PCB传输方向 | L→R或R→L | L→R或R→L | L→R或R→L |
| PCB传输高度 | 900±20MM | 900±20MM | 900±20MM |
| 传送速度 | ＞7片/Min | ＞7片/Min | ＞7片/Min |

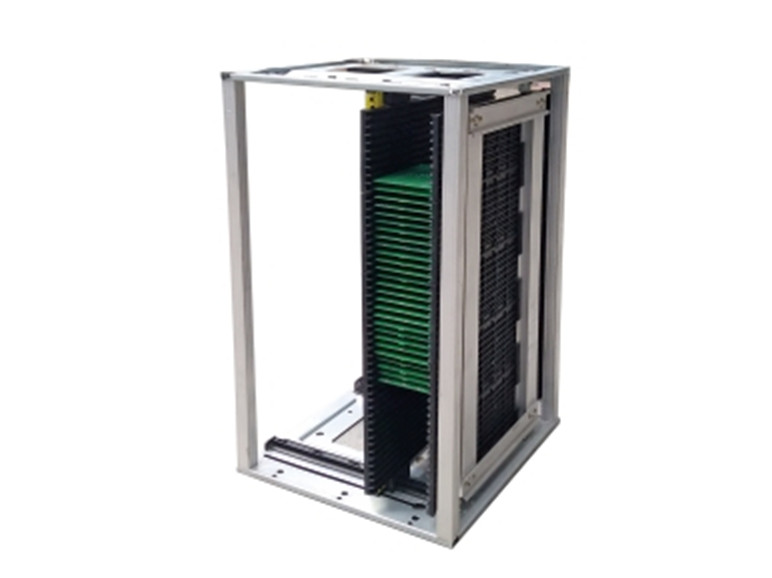

| 适应料筐 | 355*320*563MM | 460*400*563MM | 535*460*570MM |
| 电源 | 1P AC220V 50/60HZ 0.65KW |
1P AC220V 50/60HZ 0.65KW |
1P AC220V 50/60HZ 0.72KW |
| 待机筐数 | 上层满仓待进1筐*2 下层空筐待出1筐*2 升降台工作1筐*2 |
上层满仓待进1筐*2 下层空筐待出1筐*2 升降台工作1筐*2 |
上层满仓待进1筐*2 下层空筐待出1筐*2 升降台工作1筐*2 |
| 控制方式 | PLC+触摸屏 | PLC+触摸屏 | PLC+触摸屏 |
| 通讯接口 | SMEMA | SMEMA | SMEMA |
| 重量 | Approx.320Kg | Approx.380Kg | Approx.440Kg |
