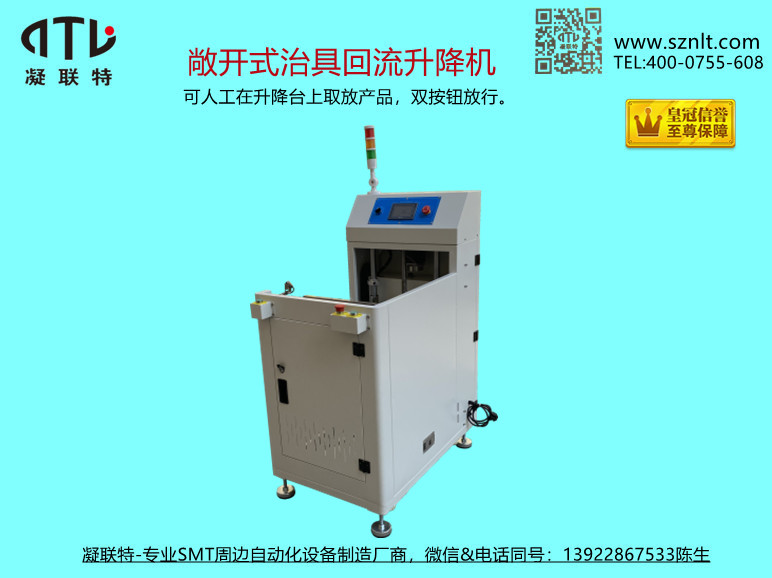

涂覆线升降机 治具回流升降机 上下循环升降机

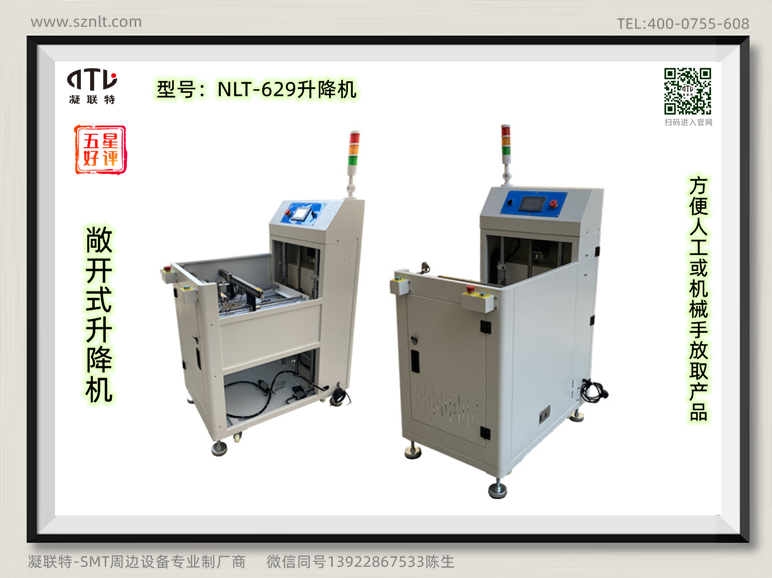

型号:NLT-629

特点:
1、采用步进电机驱动,垂直升降速度极快;
2、触摸屏控制,可设定运行高度、速度、统计数量;
3、全封闭式结构,确保操作员的人身安全;
4、采用PLC+人机触摸屏控制;可指定进出板位置功能;
5、前后设有防卡板、均配有光电传感器;确保旋转时安全;
6、加强型步进电机动力强劲,较重工件照样平稳、顺畅;
7、宽窄可根据需求加装电动自动调节,常规机型配手摇调宽;

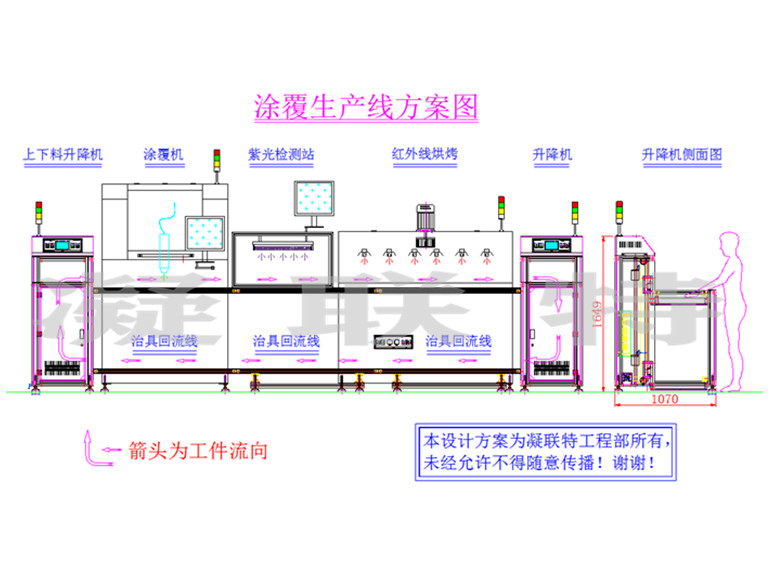

8、本机型主要用SMT生产线、涂覆生产线、DIP生产线等。
9、最快8秒便可完成一套动作;
10、需要用气、用电,改变传输方向极为简单;
11、动作流程:进板→到位停止→垂直升降→到位反向出板→启动开关下降→回到原点(进板口);
  • 产品说明
  • 技术参数
  • 设备动作视频
型号 NLT-629(常规)
外形尺寸(L×W×H) 600×1070×1650(mm)
不含警灯高度
适应PCB大小 50*50~L500*W460(mm)
PCB传输方向 L→R或R→L
传输高度 900±20MM
传送速度(节拍) 7片/Min
气源气压 4-6KG
传输方式 皮带(可选配链条)
额定功率 550W
电源 1P AC220V 50/60HZ
控制方式 PLC+触摸屏
通讯接口 SMEMA
重量 Approx:120Kg
