SMT平行移载机 一分二,二合一移载机

型号:NLT-628

特点:
1、采用步进电机驱动(可选配伺服电机),平移速度极快;
2、触摸屏控制,可设定平移行程、速度、进出板位置,加减速时间等等;
3、全封闭式结构,确保操作员的人身安全;
4、采用PLC+人机触摸屏控制;
5、平移采用专利型滑轨具有速度快、静音、寿命长等特点;
6、加强带钢丝同步皮带,经久耐用,长时间也不失去精度;
7、宽窄可根据需求加装电动自动调节,常规机型配手摇调宽;
8、本机型主要用,SMT生产线,DIP另有同类机型。
9、仅需要用电,改变传输方向极为简单;
10、动作流程:进板→到位停止→载板按设定行程平移→出板→车载根据哪有板往哪去→继续接板;

  • 产品说明
  • 技术参数
  • 设备动作视频

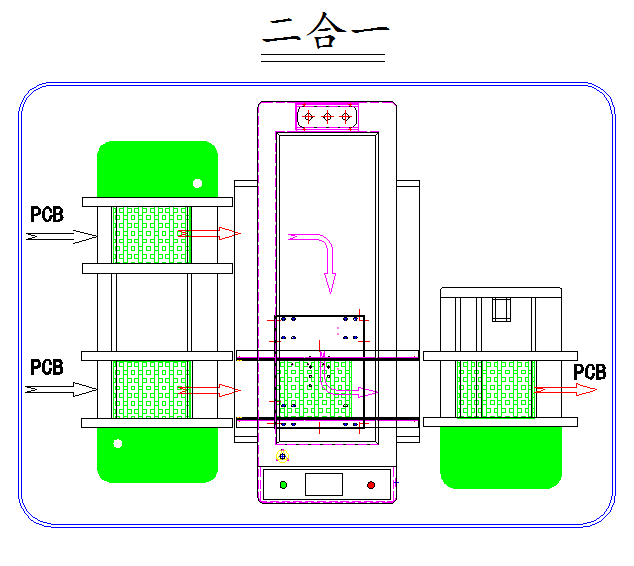

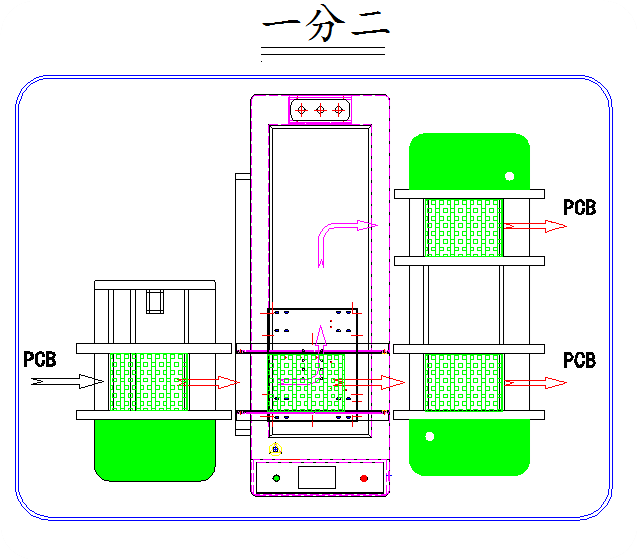

NXT、NPM等双轨贴片机、双轨回流焊二合一、一分二、二进二出或定动轨
错位对接专用机型;各种功能均可在触摸屏内设定,实现自动化对接联机;





型号 NLT-628-SMT(订制机型)
外形尺寸(L×W×H) 1200×600×1100(mm)
不含警灯高度
适应PCB大小 50*50~L400*W300(mm)
PCB传输方向 L→R或R→L
传输高度 900±20MM
传送速度(节拍) 8片/Min
传输方式 皮带
额定功率 550W
电源 1P AC220V 50/60HZ
控制方式 PLC+触摸屏
通讯接口 SMEMA
重量 Approx:75Kg
