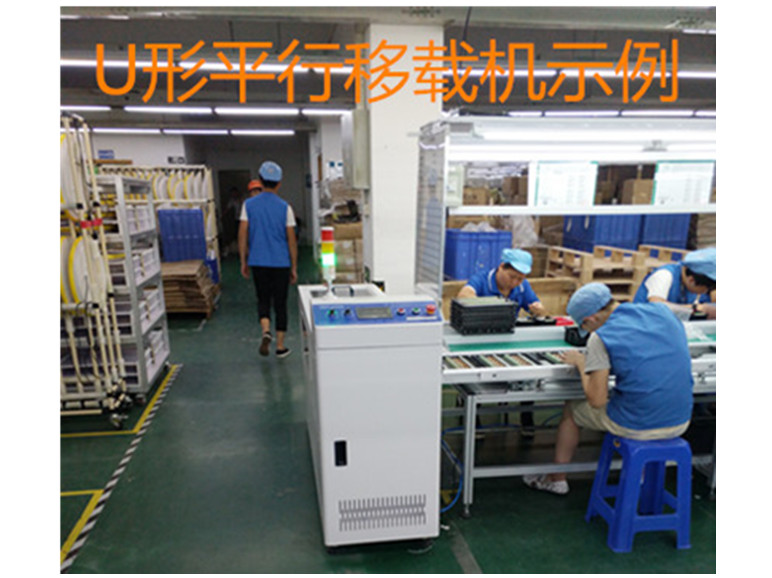

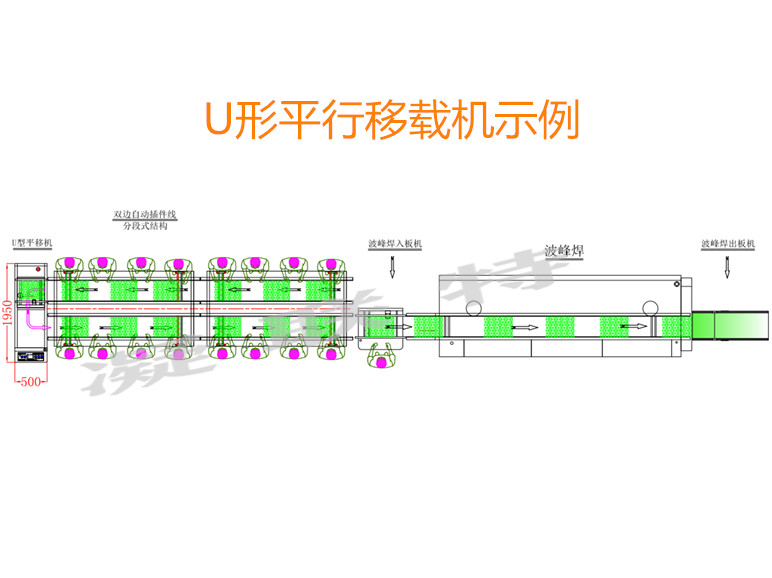

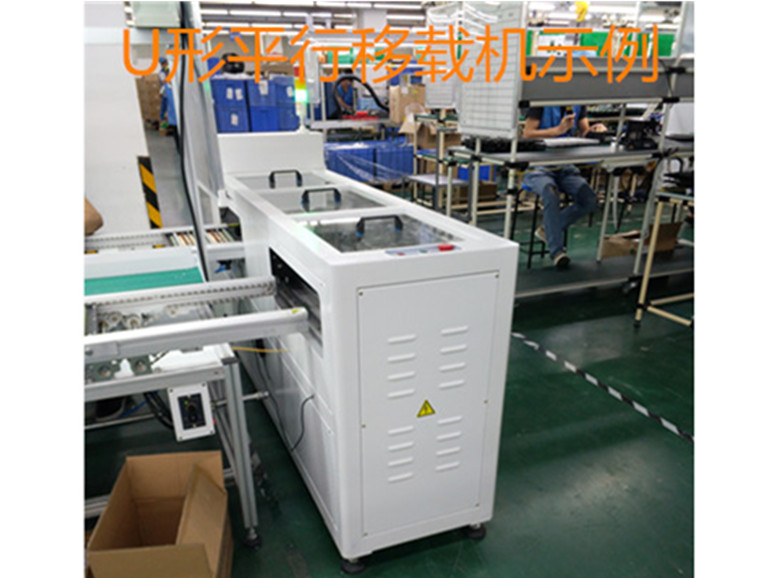

U形平移机 U形插件线移载机

型号:NLT-628-DIP-U

特点:
1、采用步进电机驱动(可选配伺服电机),平移速度极快;
2、触摸屏控制,可设定平移行程、速度、进出板位置,加减速时间等等;
3、全封闭式结构,确保操作员的人身安全;
4、采用PLC+人机触摸屏控制;
5、加强型同步皮带,经久耐用,长时间也不失去精度;
6、宽窄可根据需求加装电动自动调节,常规机型配手摇调宽;
7、本机型主要用DIP生产线,SMT另有同类机型;
8、需要用气、用电,改变传输方向极为简单;

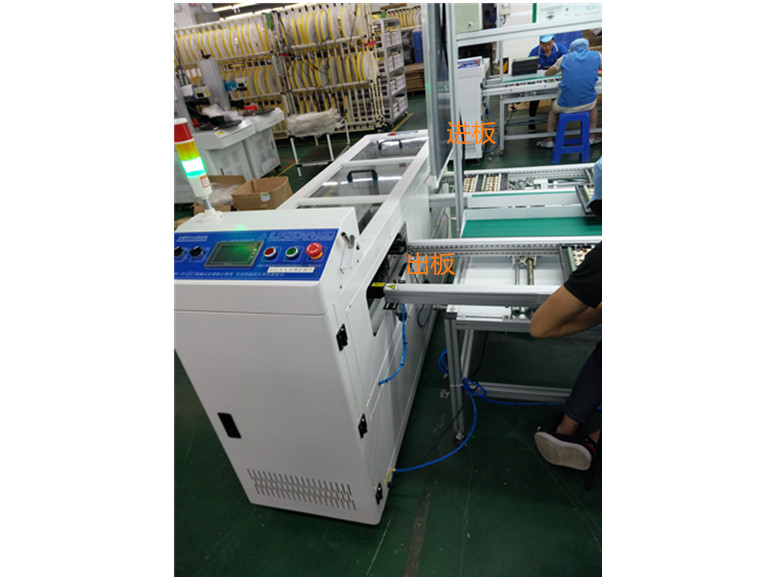

9、动作流程:进板→到位停止→载板按设定行程平移→皮带反转出板→回到原点继续接板;
  • 产品说明
  • 技术参数
  • 设备动作视频


型号 NLT-628-DIP(常规) NLT-628-DIP-L(加大)
外形尺寸(L×W×H) 1700×500×940(mm)
不含警灯高度
1950×500×940(mm)
不含警灯高度
适应PCB大小 50*50~L400*W350(mm) 50*50~L500*W460(mm)
双轨插件线1-4定轨距离 MAX:1250MM MAX:1500MM
PCB传输方向 L→R或R→L L→R或R→L
传输高度 750±20MM 750±20MM
传送速度(节拍) 6片/Min 6片/Min
气源气压 4-6KG 4-6KG
传输方式 皮带(可选配链条) 皮带(可选配链条)
额定功率 550W 600W
电源 1P AC220V 50/60HZ 1P AC220V 50/60HZ
控制方式 PLC+触摸屏 PLC+触摸屏
通讯接口 SMEMA SMEMA
重量 Approx:165Kg Approx:195Kg
