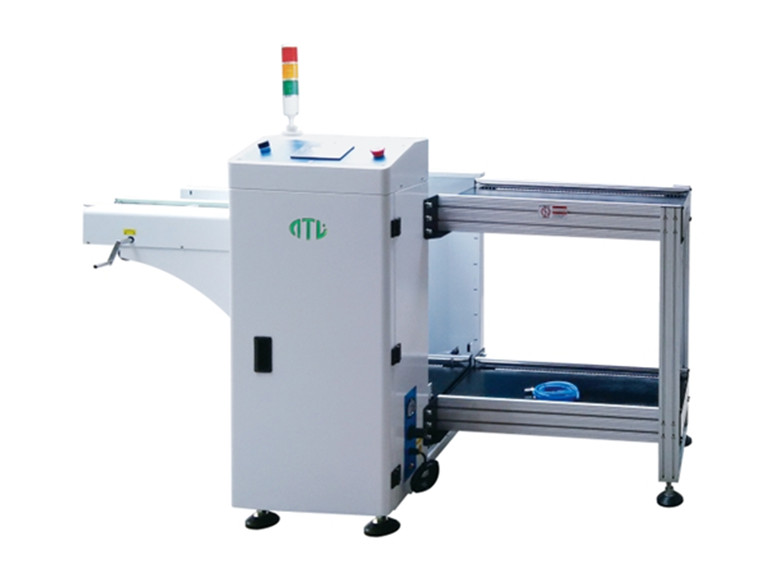

SMT收板机 下料机 下板机

型号:NLT-811

特点:

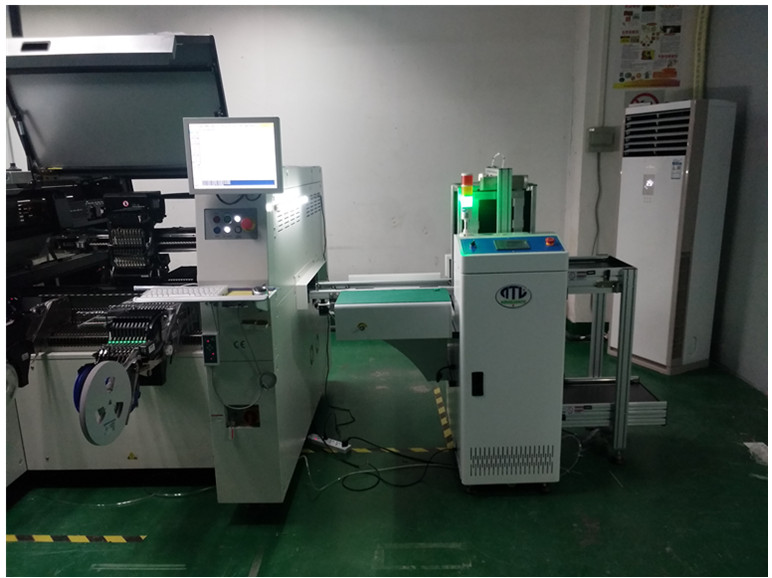

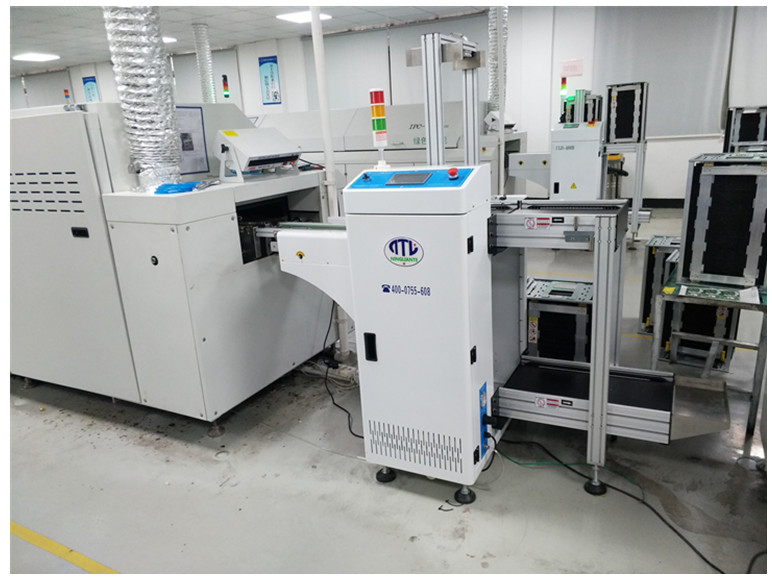

1、用于回流焊、贴片机、激光机、喷码机后实现自动收板;

2、采用PLC+人机触摸屏控制,各项参数均可数字输入,设定极为方便;
3、电机推板可根据PCB厚度设定推力,防止料筐变形卡坏PCB;
4、升降采用进口滚珠丝杆,具有高速、低燥音、高精密、经久耐用等特点;
5、本机分由部分组成:升降+料筐待机轨道+进板推板轨道
6、进筐待机轨道可根据客户要求至少可待机1筐板(50片),待机出筐轨道可储存2个空筐。升降工作区1筐,可实长时间无需人工理会,达到长时间自动化为板目的;

7、为完全实现自动化联机,达到节省人力目的。只需2个月就能回本的省钱利器。

  • 产品说明
  • 技术参数
  • 设备动作视频

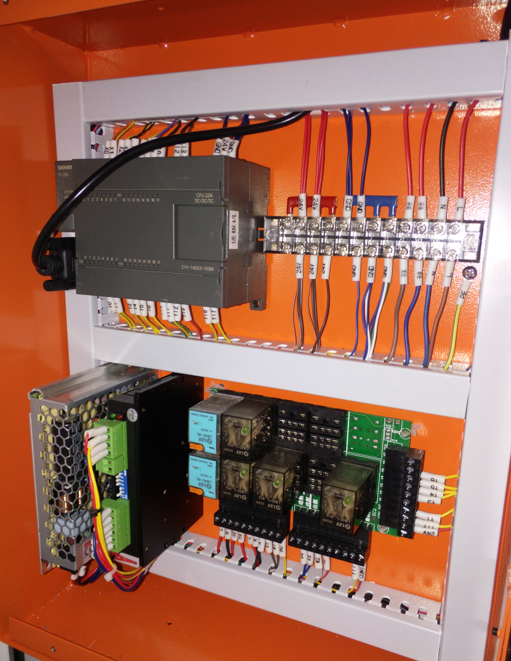

1、简洁、安全、的控制部分:

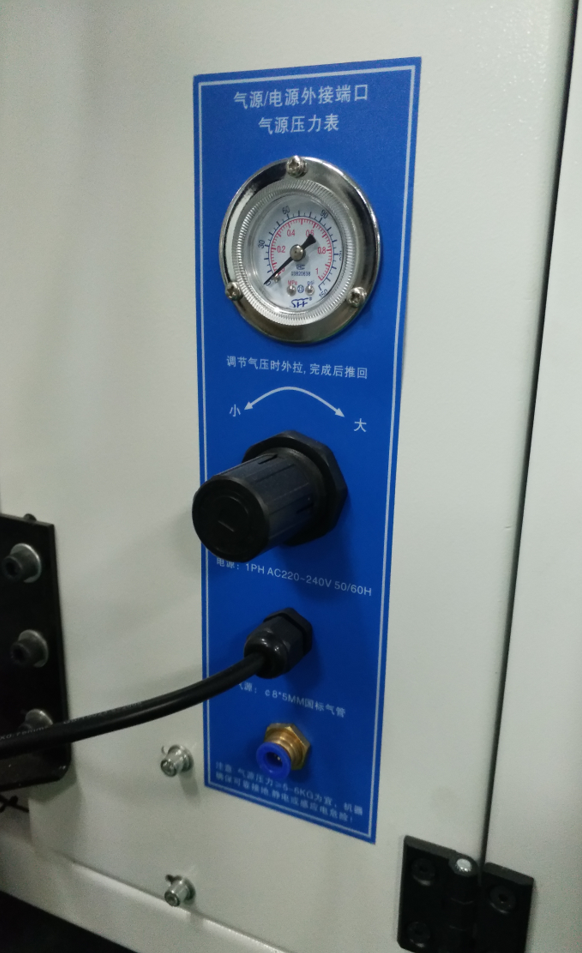

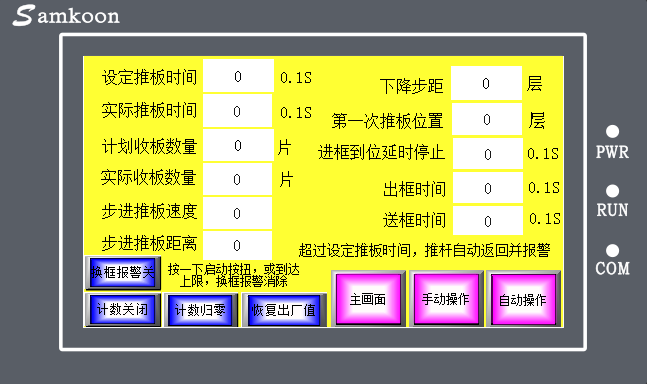

2、极为方便的人机交互界面,各项参数均可数字化输入;



3、细节精细到超乎您的想象;

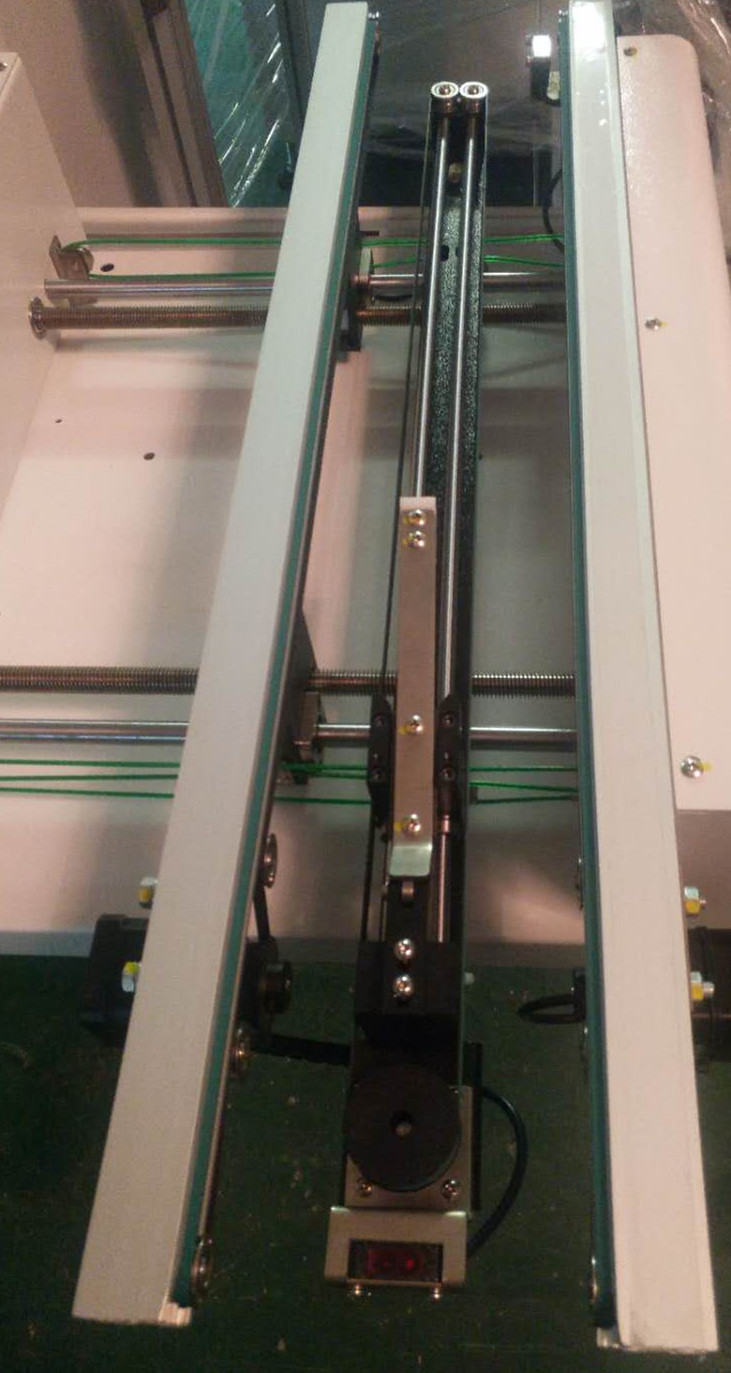

4、柔性推板,变形的料筐也不怕推坏PCB,推力可调节;


型号 NLT-811(泛用型) NLT-811-L NLT-811-XL NLT-810-XL+1

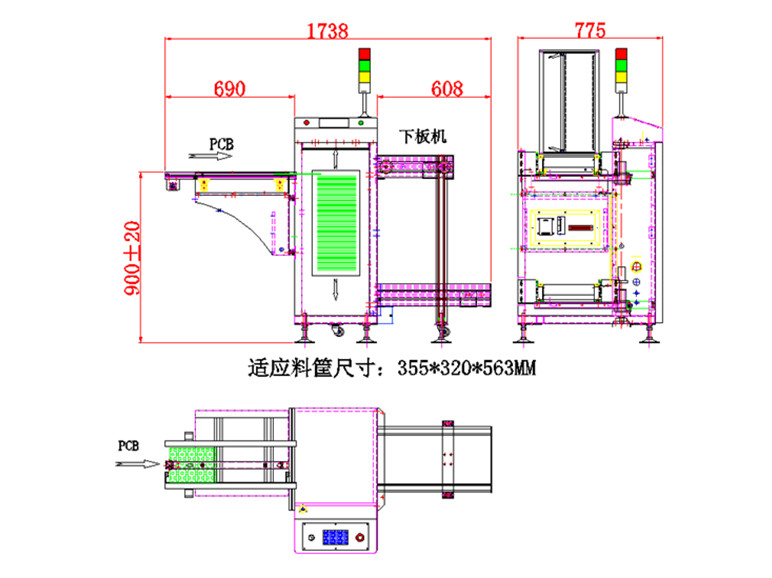

外形尺寸(L×W×H) 1748×776×1200(mm)
不含警灯高度
1940×856×1200(mm)
不含警灯高度
2110×954×1200(mm)
不含警灯高度
2110×1024×1200(mm)
不含警灯高度
适应PCB大小 50*50~L350*W250(mm) 50*50~L460*W330(mm) 50*50~L530*W390(mm) 50*50~L530*W460(mm)
PCB传输方向 L→R或R→L L→R或R→L L→R或R→L L→R或R→L
PCB传输高度 900±20MM 900±20MM 900±20MM 900±20MM
传送速度 >8片/Min >8片/Min >7片/Min >7片/Min

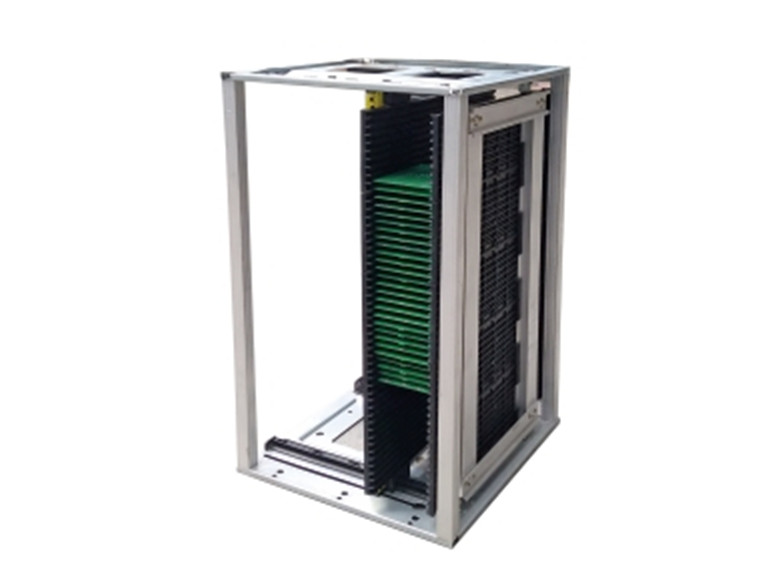

适应料筐 355*320*563MM 460*400*563MM 535*460*570MM 535*530*570MM
电源 1P AC220V 50/60HZ
 0.35KW
1P AC220V 50/60HZ
0.35KW
1P AC220V 50/60HZ
0.45KW
1P AC220V 50/60HZ
0.45KW
待机筐数 上层空筐待进1筐+下层满筐待出1筐+升降台工作1筐 上层空筐待进1筐+下层满筐待出1筐+升降台工作1筐 上层空筐待进1筐+下层满筐待出1筐+升降台工作1筐 上层空筐待进1筐+下层满筐待出1筐+升降台工作1筐
控制方式 PLC+触摸屏 PLC+触摸屏 PLC+触摸屏 PLC+触摸屏
通讯接口 SMEMA SMEMA SMEMA SMEMA
重量 Approx.230Kg Approx.270Kg Approx.288Kg Approx.310Kg
