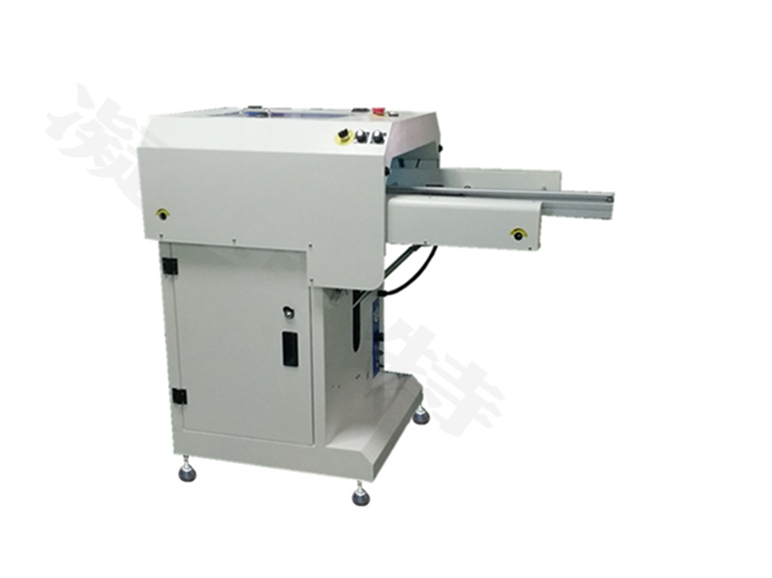

SMT带罩过道接驳台 折叠过道机

型号:NLTYS-838-M

特点:
产品特点 Product Features
本机结构原理:采用二段式完全独立调宽机构、及独立运输结构;
l 其中一段可任意气动向下折叠90度,具有结构稳固、运行平稳、方便安全等特点。

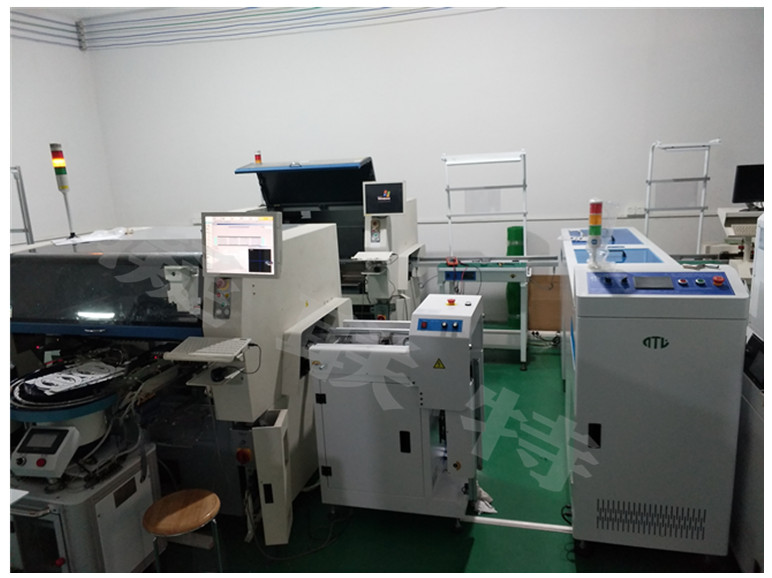

l 可根据用户不同大小的PCB和特殊需求订制各种非标机型;适应各种SMT生产线机器间过渡。
l 手动按钮启动气缸;并配红外光幕安全保护。
l 采用高性能PLC控制,具有运行稳定,抗电磁干扰能力更强的特点。
l 机器信号、及电机启动均用日本原装欧姆龙中间继电器+PLC控制。
l 明纬开关电源保障光电传感器供电,保障机器的整体寿命及运行的稳定性。
l 整机机架采δ2MM冷轧钢板折制并采用喷塑工艺,焊接牢固、表面平整、稳、重特点确保机器使用中的稳定性。
l 扁平运输皮带+专利轨道,具有承重、经久耐磨、与其它设备对接流畅等特点。
l 标准配备行业标准信号:SMEMA,可与其它设备进行在线自动化联机运行;
l 精密型M形尖牙丝杆+精密直线轴承+高硬度硬铬棒,保障手摇调宽极为轻松省力,保证二条输送轨道绝对平行;

  • 产品说明
  • 技术参数
  • 设备动作视频
型号 MODEL NLTYS-838-M
外形尺寸(L×W×H) Dimensions 轨道长×640×910(mm)
PCB宽度 PCB Width 50~350(mm)
PCB传输方向 PCB Direction L→R或R→L
传送速度 speed 0~15000(mm)/Min
运输电机 Motor 1P AC220V 50/60HZ 15W*2台
电源 Power supply 1P AC220V 50/60HZ
轨道长度 Rail length 1.2M、1.5M、1.8M、2.0M(或根据要求制作)
控制方式 Control System PLC
检测放行开关 Foot Switch 标配Standard
通讯接口 Communication Plug SMEMA Signal plug for up&down line
重量 Weight Approx.95Kg
